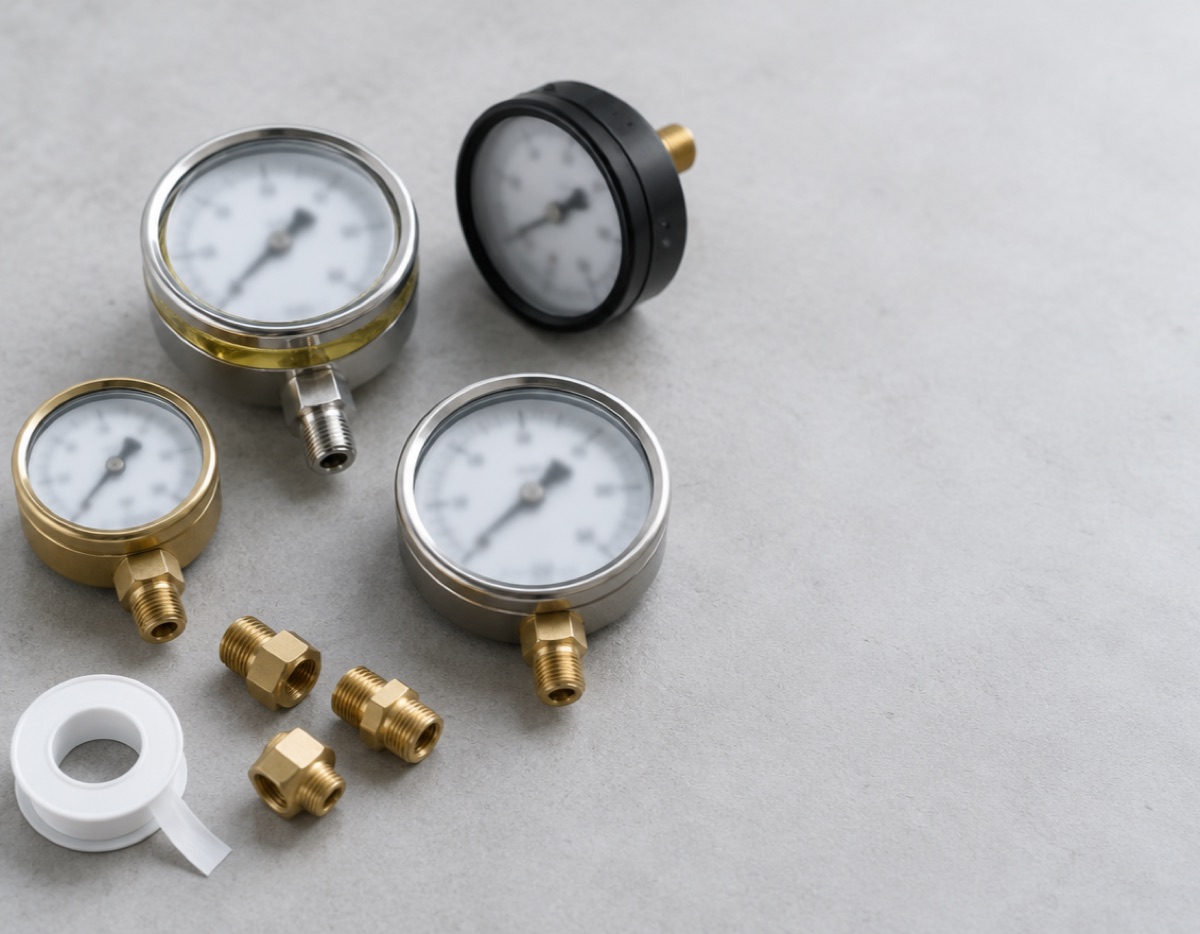

Comment choisir un manomètre : les 5 critères à vérifier

Un manomètre coûte quelques euros, mais le mauvais modèle se paie vite : une aiguille qui tremble au point d'être illisible, un raccord qui refuse de se visser, ou une mesure tellement tassée en bas du cadran qu'on ne distingue plus 0,8 de 1,2 bar. Cinq critères suffisent pour choisir juste du premier coup. Les voici, dans l'ordre où il faut se poser les questions.

1. La plage de mesure : la règle des deux tiers

C'est l'erreur la plus fréquente : prendre « large, pour être tranquille ». Un manomètre 0-16 bar posé sur un filtre de piscine qui travaille à 1 bar affiche une aiguille presque collée à la butée. La variation de 0,3 bar qui signale un filtre encrassé devient alors invisible.

La règle, reprise par la norme européenne EN 837, est simple : la pression de service doit tomber entre le tiers et les deux tiers de l'échelle. Pour une pression parfaitement stable, on tolère jusqu'aux trois quarts. Pour une pression qui pulse (pompe, compresseur, vérin), on reste sous les deux tiers, sinon le mécanisme fatigue et dérive.

La méthode pratique :

1. Notez votre pression habituelle de fonctionnement.
2. Multipliez-la par 1,5 à 2.
3. Choisissez la plage standard immédiatement supérieure : 0-1, 0-1,6, 0-2,5, 0-3, 0-4, 0-6, 0-10, 0-16, 0-25 bar…

Exemple : une chaudière remplie à 1,5 bar donne 2,25 à 3 bar. La plage 0-4 bar est la bonne : la pression normale se lit vers le tiers du cadran, et la soupape de sécurité, qui s'ouvre à 3 bar, reste visible aux trois quarts.

2. Le filetage : BSP ou NPT

Deux familles de filetage coexistent, et elles ne se mélangent pas :

• BSP (norme britannique, angle de filet 55°) : c'est le standard de la plomberie et du chauffage en France. On le trouve en version cylindrique (notée G) ou conique (notée R).
• NPT (norme américaine, angle de 60°, toujours conique) : courant sur le matériel d'origine américaine, notamment beaucoup de filtres de piscine et de compresseurs.

Un 1/4" BSP et un 1/4" NPT ont presque le même diamètre : ils s'engagent sur un ou deux filets, puis forcent. Visser en force abîme les deux pièces et ne sera jamais étanche. Si votre installation est en NPT et votre manomètre en BSP (ou l'inverse), la solution propre est un adaptateur laiton, pas une clé plus grande.

Pour reconnaître le vôtre sans outil, nous avons détaillé trois tests simples dans BSP ou NPT : reconnaître et choisir le bon filetage.

Côté diamètre, le 1/4" équipe la grande majorité des manomètres de 50 à 63 mm. Le 1/8" se rencontre sur les petits cadrans de 40 mm, le 1/2" sur les gros manomètres industriels de 100 mm et plus.

3. Le raccord : par le dessous ou par l'arrière

Regardez simplement d'où arrive votre tuyau :

• Raccord radial (par le dessous, parfois appelé « latéral ») : le filetage sort sous le boîtier. C'est le montage classique sur un piquage vertical, un filtre de piscine ou une canalisation : le cadran se retrouve face à vous.
• Raccord axial (par l'arrière) : le filetage sort au dos du cadran. Il convient aux montages en façade, sur une nourrice horizontale, un tableau de chaudière ou un panneau de commande.

Choisir le mauvais sens n'empêche pas de mesurer, mais oblige à lire le cadran de travers, ou à ajouter des coudes qui multiplient les risques de fuite.

4. Le diamètre du cadran et la précision

Les diamètres courants sont 40, 50, 63, 100 et 160 mm. Un grand cadran se lit de plus loin, et il est généralement plus précis. Pour un usage domestique, 50 mm suffisent largement. On monte en 63 ou 100 mm quand le manomètre doit se lire à distance, ou quand la mesure doit être fine.

La précision s'exprime en classe : c'est une erreur maximale en pourcentage de l'étendue totale de l'échelle, pas de la valeur lue. Un manomètre de classe 2,5 gradué de 0 à 4 bar peut donc se tromper de ±0,1 bar sur toute son échelle ; le même en 0-16 bar, de ±0,4 bar. C'est une raison de plus de ne pas surdimensionner la plage : à classe égale, une échelle trop large dégrade la précision.

5. Avec ou sans glycérine

Un manomètre à bain de glycérine a son boîtier rempli d'un liquide visqueux qui freine l'aiguille. Cela apporte trois choses :

• une aiguille stable malgré les vibrations et les à-coups de pression, là où un manomètre sec tremble au point d'être illisible ;
• une durée de vie plus longue, car le mécanisme ne s'use plus à chaque pulsation ;
• une protection contre la condensation et la corrosion à l'intérieur du boîtier.

Il s'impose donc sur tout ce qui vibre ou pulse : pompe, surpresseur, compresseur, circuit hydraulique, machine. À l'inverse, il n'apporte rien sur une installation stable comme un chauffage central ou un réseau d'eau domestique.

Deux précautions. La glycérine s'épaissit nettement par grand froid : vérifiez la plage de température indiquée par le fabricant pour un usage extérieur en hiver. Et un manomètre rempli de liquide ne s'utilise jamais sur de l'oxygène ou un gaz oxydant. Si le boîtier porte un petit bouchon en caoutchouc sur le dessus, il sert à équilibrer la pression interne : suivez la notice, qui indique s'il faut l'entailler après la pose.

Récapitulatif : quel manomètre pour quel usage

Questions fréquentes

Un manomètre pour l'eau mesure-t-il aussi l'air ?

Oui. Un manomètre à tube de Bourdon, le type le plus répandu, mesure indifféremment l'eau, l'air ou une huile non agressive. Ce qui change selon le fluide, c'est le matériau : laiton pour l'eau et l'air, inox pour les fluides corrosifs ou un environnement humide.

Bar ou psi ?

1 bar vaut environ 14,5 psi. Beaucoup de cadrans portent les deux échelles, ce qui est pratique sur du matériel américain dont la notice parle en psi : 45 psi correspondent à un peu plus de 3 bar.

Faut-il du ruban téflon ?

Cela dépend du filetage. Sur un filetage conique (NPT, ou BSP conique noté R), l'étanchéité se fait dans le filet : comptez 3 à 4 tours de ruban PTFE dans le sens du vissage, en laissant le premier filet nu. Sur un BSP cylindrique (noté G), l'étanchéité se fait par un joint plat ou un joint torique en bout de filetage.

Comment savoir si mon manomètre actuel est encore fiable ?

Le test le plus simple : coupez la pression et regardez si l'aiguille revient exactement sur zéro. Si elle reste au-dessus, ou si elle ne bouge plus du tout, il est temps de le remplacer. Les autres symptômes sont détaillés dans Manomètre HS : 5 symptômes et le test en dix secondes.

Nos modèles, classés par usage

• Manomètre de filtre à piscine 0-3 bar, cadran 50 mm, en BSP ou NPT, raccord radial ou axial.
• Manomètre de chaudière 0-4 bar, cadran 50 mm à zones colorées.
• Manomètre de pression d'eau 0-8 bar, raccord 1/4" BSP.
• Manomètre à bain de glycérine, boîtier inox, de 0-4 à 0-100 bar, raccord radial ou axial.
• Adaptateurs laiton NPT pour raccorder un manomètre à un piquage d'un autre diamètre.

Tous sont expédiés de France sous 24 heures ouvrées. Un doute sur la plage ou le filetage ? Écrivez-nous avec une photo de votre installation : nous vous indiquons la bonne référence avant que vous commandiez.
