Manomètre HS : 5 symptômes et le test en dix secondes

Un manomètre ne tombe presque jamais en panne franchement. Il continue d'afficher une valeur plausible, et c'est précisément ce qui le rend dangereux : vous croyez surveiller votre installation alors que vous lisez un chiffre mort depuis des mois.

Le test en dix secondes

La méthode est valable pour tous les manomètres, quel que soit l'usage. Ramenez le circuit à pression nulle et regardez l'aiguille.

Sur un filtre de piscine : pompe à l'arrêt, ouvrez la purge d'air. Sur un chauffage : circuit vidangé partiellement. Sur un compresseur : cuve purgée.

Un manomètre sain retombe franchement à zéro, d'un mouvement net. Si l'aiguille reste bloquée sur une valeur, si elle revient lentement en traînant, ou si elle s'arrête un peu avant ou après le zéro, l'appareil est hors service.

Les cinq symptômes

1. L'aiguille ne revient pas à zéro

Le tube de Bourdon a été déformé au-delà de sa limite élastique, généralement par une surpression accidentelle ou un gel. Il ne reprend plus sa forme initiale. Toutes les lectures sont décalées, et l'erreur n'est pas constante sur l'échelle.

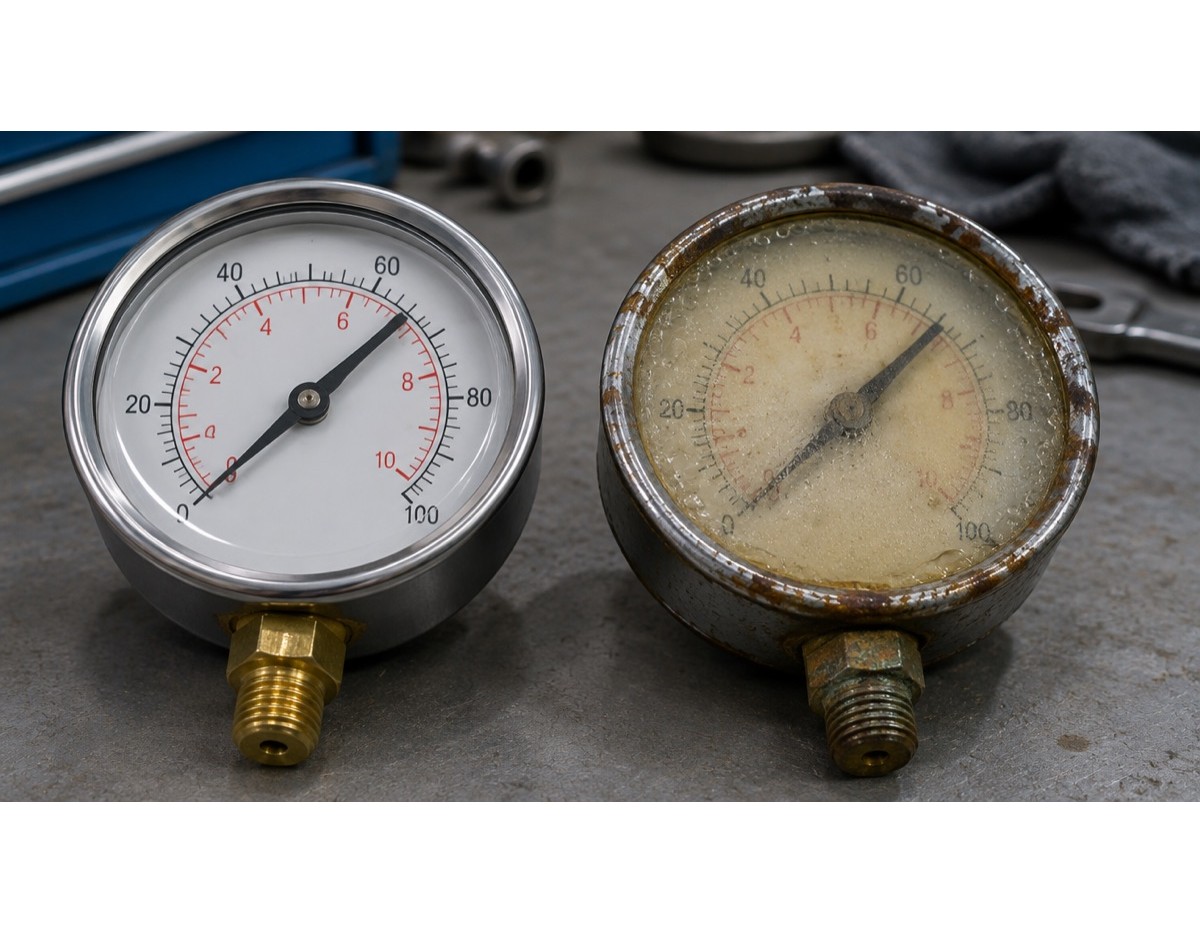

2. Le cadran est embué ou jauni

De l'humidité est entrée dans le boîtier. Elle corrode le mécanisme de l'intérieur, et le jaunissement du cadran est le signe qu'elle est là depuis longtemps. Sur un manomètre sec en extérieur, c'est la cause de mort numéro un.

3. L'aiguille est figée

Elle ne bouge plus du tout, quelles que soient les conditions. Le mécanisme est bloqué par la corrosion ou par des dépôts calcaires entrés dans le tube. C'est la panne la plus trompeuse, parce que la valeur affichée reste crédible.

4. L'aiguille tressaute en permanence

Attention, ce symptôme a deux causes très différentes. Si le tressautement est régulier et rapide, ce sont des pulsations normales du circuit — un compresseur à piston ou une pompe — et la réponse est un manomètre à bain de glycérine. Si le tressautement est irrégulier et anarchique, il y a de l'air dans le circuit : purgez avant de conclure.

5. Les valeurs sont incohérentes

Votre chaudière affiche 1,2 bar mais se met en sécurité pression basse. Votre filtre indique 0,9 bar alors que le débit s'est effondré. Quand l'instrument contredit le comportement de l'installation, c'est presque toujours l'instrument qui a tort.

Pourquoi ils meurent

Le cœur d'un manomètre est un tube métallique aplati enroulé en spirale, le tube de Bourdon. La pression tend à le redresser, et ce déplacement infime entraîne l'aiguille par un jeu d'engrenages.

Ce mécanisme craint quatre choses : la corrosion (humidité, eau chlorée, produits de traitement), les vibrations qui usent les engrenages, les surpressions qui déforment le tube de façon permanente, et le gel, qui casse net un manomètre de piscine laissé en eau l'hiver.

Prolonger sa durée de vie

• Dimensionnez correctement : pression de service entre 25 et 75 % de l'étendue de mesure. Un instrument travaillant près de sa butée se dérègle en quelques mois.
• Choisissez la glycérine dès qu'il y a des pulsations ou des vibrations. Le surcoût est faible, le gain de durée de vie considérable.
• Hivernez : déposez le manomètre de piscine ou vidangez complètement le filtre avant les premières gelées.
• Ne serrez pas trop : un quart de tour à la clé après le serrage main. Au-delà, vous contraignez le corps en laiton et vous déformez le raccord.

Le remplacer

Un manomètre n'est pas une pièce que l'on répare : le coût d'un étalonnage dépasse largement celui d'un appareil neuf. Avant de commander, relevez trois informations sur l'ancien : la plage de mesure, le filetage (BSP ou NPT) et la position du raccord (arrière ou inférieur).
